▼ フタバモールドベース

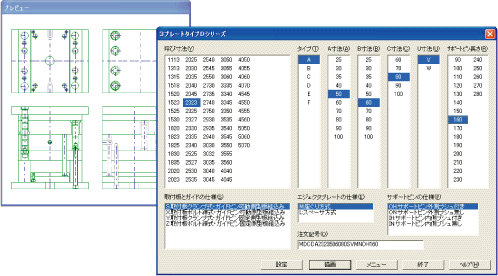

プレートやパーツがレイヤごとに別れて配置される「モールドベース作図システム」です。
形状は標準モールド金型用部品カタログ「ブルーブック」（双葉電子工業株式会社発行）掲載図に準拠しています。
▼ プラ型パーツ（ミスミ社・パンチ社）

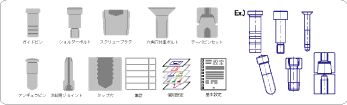

株式会社ミスミ用とパンチ工業株式会社用があります。プラ型用標準部品を簡単に自動作図するアプリケーションです。
カタログから部品を探すような感覚で、目的の部品を素早く配置できます。
配置した部品を集計する機能でカタログ番号を集計すれば、そのままメーカーへの部品発注書に使用できます。
 |
||

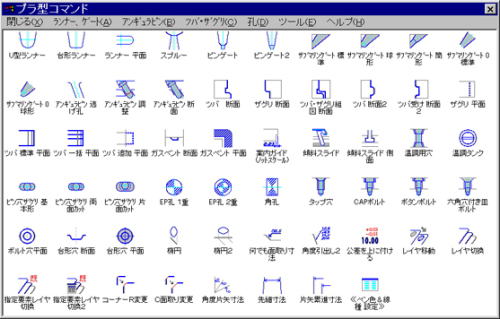

▼ プラ型コマンド
「こんな機能があれば便利なのに」というユーザーの声に応えて金型設計に必要とされる機能を満載しました。
アンギュラピンの長さの計算、ゲートやランナーの作図、さまざまな種類の穴の作図など、手間のかかる部分が効率よく描けるようになっています。
 |
||
外歯、内歯、ラックを作図する、設計支援アプリケーションです。
インボリュート曲線を円弧によって表現しますので、CAMへ渡すデータ量を少なくできます。
『 インボリュート歯車 ・ インボリュート曲線 』 の特徴
▼歯車の設定

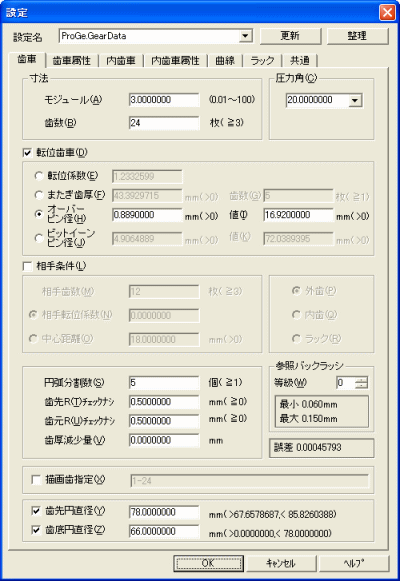

転位歯車・バックラッシの設定、相手歯車の条件、歯先円、歯底円の直径指定などに対応しています。
▼インボリュート歯車

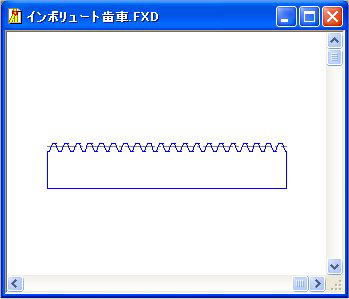

インボリュート曲線を円弧で近似しているため、データ量をおさえることができます。ピッチ円などの補助円描画もできます。
 |
 |
内歯形状も作図できます。
▼インボリュート曲線の設定

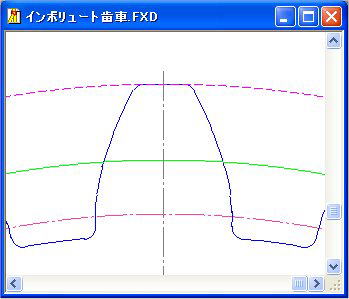

基礎円の指定だけでインボリュート曲線のみも描けます。
 |
 |
▼ラック形状の設定
長さ、または歯数を指定してラック形状も作図可能です。
 |
  |
▼諸元表

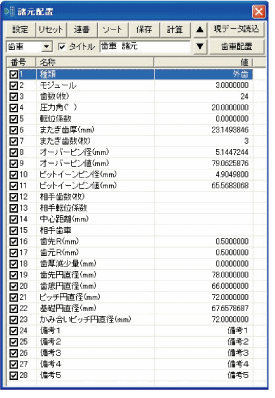

配置した歯車の諸元表も配置できます。表記する項目の選択や項目名などは自由にカスタマイズ可能です。
 |
  |
 |
■パーツ機能
 |
板金曲げ展開/板金曲げ展開２
製品の断面図形状と板厚の指定により、伸びしろの考慮された展開図を自動作図するアプリケーションです。
異なる曲げの条件を材質や板厚ごとに50種類まで登録可能な係数テーブルを用いて、伸びしろの計算を行います。
お客様のノウハウを条件に登録することで、正確な曲げの形状を作成することができます。
任意の角度で展開図を曲げるシミュレーション機能により、干渉チェックや工程チェックに役立ちます。
プレス型パーツ（ミスミ・デイトン）

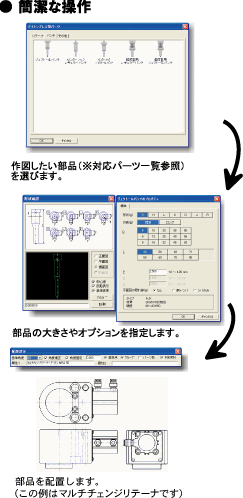

プレス型用標準部品を効率よく配置するためのアプリケーションです。パンチ、ダイ、ガイド、リフタなど全ての部品に
材質や公差などの情報が含まれているので、配置した部品からカタログ番号の集計や注文書の作成がスムーズに行えます。
部品を配置するだけではなく、先の工程まで考えられています。
 |
