開発製品
使いたい機能がここにある！！
『メカニカルキット Ｐｌｕｓ』を組み込んだ『CADSUPER 』は、機械・金型設計者のための２次元ＣＡＤです
作業効率が格段に向上
設計現場の声に耳を傾け使いやすさを追求した専用アプリケーションを追加することで、さらに作業効率が格段に向上します
CADSUPER 専用アプリケーション 機能紹介 |
㈱エービーシステム独自の金型専用コマンドが、機械・金型設計を強力にサポートします。
CADSUPER に追加搭載していただいて設計の効率UPをご体感ください。
● プラ型設計支援アプリケーション
▼ フタバモールドベース
「双葉モールドベースデータ」をデータベースとした、モールドベース作図システムです。
標準モールド金型用部品カタログ『ブルーブック』（双葉電子工業 株式会社発行） 掲載図に準拠しています。
▼ミスミ プラ型パーツ
プラスチック射出成形金型設計で多用される「ミスミ社製プラ型標準部品」を簡単に自動作図するアプリケーションです。
▼パンチ プラ型パーツ
プラスチック射出成形金型設計で多用される「パンチ工業社製プラスチック金型用部品」を簡単に自動作図するアプリケーションです。
▼ プラ型コマンド
プラスチック射出成形金型設計で必要とされる便利なコマンドを提供しています。
▼ インボリュート歯車・曲線
インボリュート曲線を円弧によって表現することで要素数を減らし、精度の高い図面を効率的に作成します。
▼ ブローキット
ブロー金型設計に便利なコマンド群とパーツ機能を搭載しています。
▼ プラ型キット
プラ型設計に必要な「プラ型コマンド」「フタバモールドベース」「ミスミ プラ型パーツ」「パンチ プラ型パーツ」「インボリュート 歯車・曲線 にキット専用 アプリケーション「エジェクターピン」のお買い得なセットです。
プラスチック射出成形金型設計で多用される「パンチ工業社製プラスチック金型用部品」を簡単に自動作図するアプリケーションです。
▼ プラ型コマンド
プラスチック射出成形金型設計で必要とされる便利なコマンドを提供しています。
▼ インボリュート歯車・曲線
インボリュート曲線を円弧によって表現することで要素数を減らし、精度の高い図面を効率的に作成します。
▼ ブローキット
ブロー金型設計に便利なコマンド群とパーツ機能を搭載しています。
▼ プラ型キット
プラ型設計に必要な「プラ型コマンド」「フタバモールドベース」「ミスミ プラ型パーツ」「パンチ プラ型パーツ」「インボリュート 歯車・曲線 にキット専用 アプリケーション「エジェクターピン」のお買い得なセットです。
● プレス型設計支援アプリケーション
▼ 板金曲げ展開/板金曲げ展開２
製品の断面図形状および板厚の指定により、伸びしろを考慮した展開図を自動作図するアプリケーションです。▼ プレス型パーツ（ミスミ・デイトン）
設計で多用される「ミスミ社製プレス金型用標準部品」・「デイトン社製プレス金型用標準部品」を簡単に自動作図するアプリケーションです。
ダイレクト・トランスレータ
IGES,STEPなどの中間データ変換で苦労されている方必見！！
キャドブリッジ・ツー
3次元データ変換の新しいスタイルを提案
㈱エービーシステムでは、問題の多いIGESデータによる変換方法に対し 主要3次元CADの生データから直接変換する方法をおすすめしています。
CADBridgeⅡVer 12.0 |
InterOP2023を搭載
CATIAは全世界でよく使われている3次元CADソフトのひとつです。
ホンダ、トヨタ社などの自動車メーカーがCATIAを導入していることもあり、その関連会社も CATIAを導入して います。 家電・OAメーカーなどでもCATIAを導入している企業があり、CATIAのデータが製造業界に多く出回っています。
その反面、CATIAのIGESデータは奥が深く、一般CADによる変換効率に満足できていないのが 現状ではないでしょうか？ 昨今の短納期・低価格対応により、CATIAデータの変換効率の改善が急務となっています。
CATIAのダイレクトトランスレータを導入すれば、CATIAユーザーからの仕事も効率よくこなすことができます。
CADBridgeⅡ機能 |
生データを読み込み、任意のフォーマットへ変換！ ミスなしの簡単操作
導入したその日から誰でもすぐに扱えます。使い勝手に応じた初期設定によって、間違いもゼロ。
■ 操作は簡単
・ファイルの追加はドラッグ＆ドロップでOK！
・ファイル形式は自動判別されます。
・画面は見やすい一覧形式で、ファル名順や出力形式ごとに並べ替えるのも１クリックの簡単操作です。
・画面は見やすい一覧形式で、ファル名順や出力形式ごとに並べ替えるのも１クリックの簡単操作です。
■ ショートカット作成
変換のための設定情報の入ったショートカットを作成できます。
作成したショートカットへドラッグ＆ドロップするだけで変換可能。さらに使いやすくなりました。
作成したショートカットには変換パラメータが含まれていますので、「A社用」「B社用」といったように変換オプションの設定をデータ供給元ごとに変更したり、変換先のフォルダや出力形式をショート カットごとに分けることができます。なお、本機能追加にともない、従来の「単一変換版」はなくなりました。
作成したショートカットには変換パラメータが含まれていますので、「A社用」「B社用」といったように変換オプションの設定をデータ供給元ごとに変更したり、変換先のフォルダや出力形式をショート カットごとに分けることができます。なお、本機能追加にともない、従来の「単一変換版」はなくなりました。
■ パラメータも自由に保存・利用
顧客ごとに適したパラメータを設定して、好きな名前で保存しておけますので、次からは選ぶだけでいつも最適なデータに変換されます。
■ かつてない高変換率を実現
同一のファイルも様々な形式で一括変換。一番取り込みの良いデータを選択できます。
■ 変換前チェック機能
保存先に既に同一ファイル名があってうっかり上書きしてしまった、といったミスを防ぐ機能です。
同一ファイル名が存在したり、読み取り専用のフォルダを指定した場合に、変換前にメッセージが表示されます。
同一ファイル名が存在したり、読み取り専用のフォルダを指定した場合に、変換前にメッセージが表示されます。
チェックする項目は以下のとおりです。
×変換元ファイルが存在しない または、読込出来ない。
×変換先フォルダが存在しない または、書き込み出来ない。
×変換先に指定されたドライブが読みとり専用ドライブで書き込み出来ない。
×変換先フォルダが存在しない または、書き込み出来ない。
×変換先に指定されたドライブが読みとり専用ドライブで書き込み出来ない。
△変換先に同名ファイルが存在する。
△一括変換リスト内に同名の出力ファイルが存在する。
△一括変換リスト内に同名の出力ファイルが存在する。
△」のメッセージの場合は、変換を行うことができますが、
×」のメッセージが表示された場合は、変換はスキップされます。
CADBridgeⅡ 動作環境 |
CPU | Core i5-6500以上 | ||||
メモリ | 8GB以上 | ||||
OS | Windows 10 /11 ※ 64bit 専用アプリケーション（32bit OS では動作しません） | ||||
トランスレータ名 | 入力 | 出力 | 対応拡張子 | ||
入力 | 出力 | ||||
Base | JAMA-LS (IGES) | ○ | ○ | *.igs, *.iges | *.igs |
Parasolid | ○ | ○ | *.x_t,*.xmt_txt,*.x_b,*.xmt_bin | *.x_t,*.x_b | |
ACIS | ○ | ○ | *.sat,*.sab | *.sat,*.sab | |
Sslection | CATIA V5 | ○ | ー | *. CATPart,*.CATProduct | |
CATIA V5 | ー | ○ | *.CATProduct,*.CATPart | ||
CATIA V4 | ○ | ○ | *.model,*.geo,exp,*.session | *.model | |
SolidWoeiks | ○ | ー | *.sidpet,*.sidasm | ||
Pro/E | ○ | ー | *.prt,*.prt.*,*.asm,*.asm.* | ||
UG | ○ | ー | *.prt | ||
Inventor | ○ | ー | *.ipt | ||
STEP | ○ | ○ | *.stp,*.step | ||
カーネル | Parasolid,ACIS,3DlnterOP | ||||
マシニングセンタによる機上測定支援ソフト

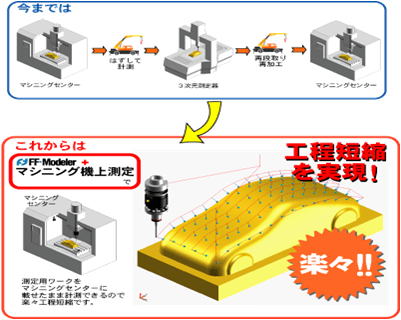

マシニング機上測定
●工作機械から降ろす前に測定し、検査完了を確認した上で次工程に回せます。
●加工精度不良によるマシンへの再セットが大幅に減るので大物ほど効果がアップします。
●測定結果は、マシニングセンターと接続したFF-Modeler上で、その場ですぐに確認できます。
『FF-Modelerマシニング機上測定』 の威力！
●加工精度不良によるマシンへの再セットが大幅に減るので大物ほど効果がアップします。
●測定結果は、マシニングセンターと接続したFF-Modeler上で、その場ですぐに確認できます。
『FF-Modelerマシニング機上測定』 の威力！
※注意
マシニングセンタに必要な測定用のプローブ工事、機械側の3次元測定マクロ機能は工作機械メーカーに御依頼ください。
測定精度は機械精度により変わります、機械メーカーにお問合せ下さい。
FF-Modelerマシニング機上測定は各社機械メーカーの3次元測定マクロ機能に対応したNCデータ作成が可能です。
FF-Modeler マシニング機上測定 動作環境 |
CPU | Celeron以上(Celeron G1850以上を推奨) | |
メモリ | 4GB以上(8GB以上を推奨。変換容量に影響） | |
OS | WindowsXP / VISTA / 7 / 8 対応 ※ 64bit Editon の場合、32bit モードで動作します。 ※ Windows 8.1 につきましては、動作保証対象外 | |
Video | OpenGL対応のもの（512MB以上のVRAM搭載を推奨） | |
入出力可能ファイル形式 | ||
入力 | 3D | Parasolid, IGES, (JAMA-IS) |
2D | DXF, DWG,CADSUPER FX/JX/SX | |
出力 | 3D | Parasolid, IGES, (JAMA-IS), VRML3D |
2D | DXF, DWG,BMI, IGES, CADSUPER FX/JX/SX | |
※ 主要３次元CAD生データには、姉妹品のダイレクトトランスレータCADBridgeをご利用ください。
体験版・ご購入は
お問い合わせください
